螺絲定制 自攻自鉆螺釘一般多用于鋁板，木板，金屬等工件上連接緊固用，對于標準的自攻自鉆螺絲釘來說，自攻自鉆螺絲釘每一個部位的尺寸都有嚴格的要求，今天我們就來說一下自攻自鉆螺絲釘?shù)耐庥^長度要求：

1.自鉆自攻螺絲的一般尺寸適用于BSD型和CSD型螺絲釘?shù)念^部形狀，無螺紋桿部和螺釘長度尺寸及技術要求，應符合ASME B18.6.3對相應B型和C型自攻自鉆螺釘所規定的尺寸和技術 要求，但標準中2~4條的規定除外。

2.頭部形狀。
所有銑削部自鉆自攻螺釘，除沉頭頭型以外的頭部下側應按規定的尺寸倒角

自攻自鉆螺釘

3.不同軸度，
不同軸度定義為量表全部讀數的一半
1.六角頭和六角凸緣頭不同軸度，六角頭和六角凸緣頭對螺釘軸心線的不同軸度應不超過螺釘公稱直徑的4%。
2.十字槽的不同軸度，十字槽螺釘?shù)氖植蹖β葆斴S線的不同軸度應不超過螺釘公稱直徑的4%。

自攻自鉆螺釘?shù)拈L度

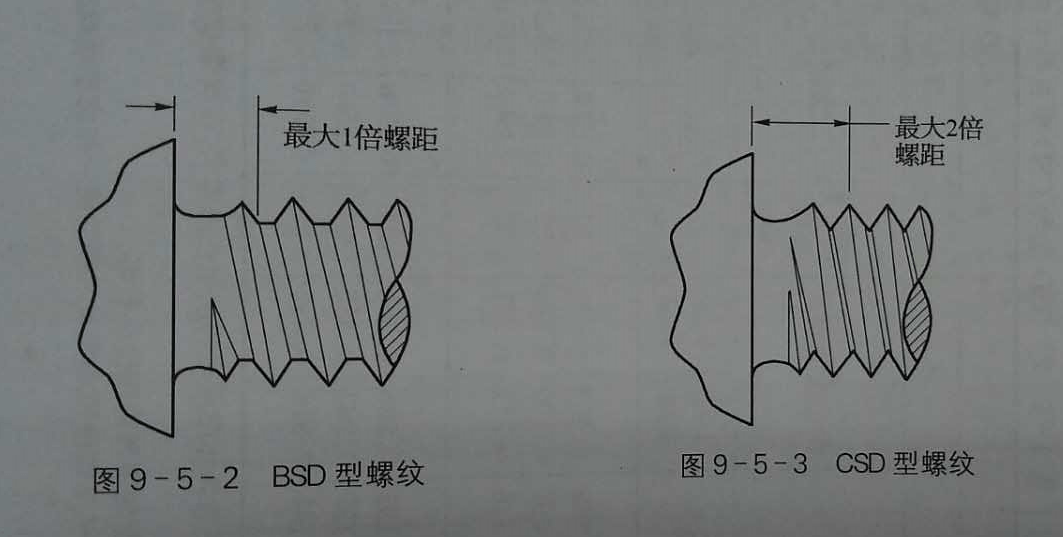

1.BSD型螺釘，公稱長度＜1.5in的螺釘應為全螺紋螺釘，頭下螺紋空白包括螺紋收尾在內，應不超過1倍螺距，并應盡可能接近頭部，即距頭下1倍螺距以外，螺紋小徑必須在極限尺寸以內。
2.CSD型自攻自鉆螺釘，公稱長度＜1.5in的螺釘應為全螺紋螺釘，頭下螺紋空白包括螺紋收尾在內，應不超過2倍螺距，并應盡可能接近頭部，即距頭下2倍速螺距以外，螺紋大徑必須在極限尺寸以內，公稱長度＞1.5in的螺釘，完整螺紋長度應由客戶確定。

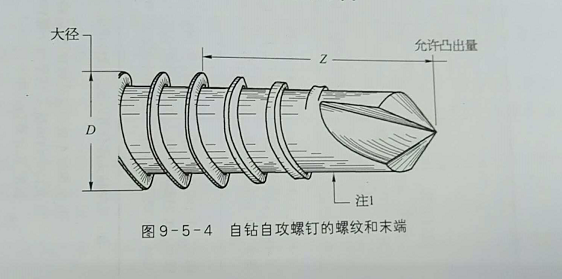

自攻自鉆的螺紋和末端

螺紋和末端就下面圖中規定的尺寸

自攻自鉆螺釘
